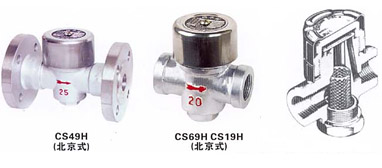

CS49H熱動力式(圓盤式)(北京式)疏水閥

型號：
CS49H

類別：
熱動力式圓盤式疏水閥

材質：
鑄鋼/不銹鋼

電話：
15921265952

SHLG上海梁工生產銷售的CS49H熱動力式(圓盤式)(北京式)疏水閥結構簡單、價格低、動作可靠。漏氣率<3%，不受壓力波動的影響、壓力范圍大。由于密封面不銹鋼，使用壽命高于國內同類產品。

在線聯系

聯系我們

CS49H熱動力式(圓盤式)(北京式)疏水閥介紹

適用范圍

當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

結構示意圖

主要零件材料

閥體	鍛鋼
閥帽	不銹鋼
閥蓋	鍛鋼
閥片	不銹鋼
閥體密封面	不銹鋼

排水量

產品型號	DN	工作壓差（MPa）
產品型號	DN	0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C	15.20.25	150	280	400	475	600	800
CS19H-16C CS49H-16C	32.40.50	550	650	900	1200	1700	2100
CS19H-25 CS49H-25 CS69H-25	15.20.25	1717	1828	2536	2701	3202	3581
	32.40	56		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15.20.25	56		119		321	470	534
CS19H-40 CS49H-40 CS69H-40	32.40.50	1800	2050	2600	3000	3500	4300	5000

主要外型連接尺寸

產品型號	DN	螺紋連接（mm）				承插焊連接（mm）					重量（kg）	法蘭連接（mm）									重量（kg）
產品型號	DN	RC	L	H	H1	L	H	H1	D	t	重量（kg）	L	H	H1	D	K	d	c	f	N-Φ	重量（kg）
CS19H-16/25C CS49H-16/25C CS69H-16/25C	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2	4-14	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2	4-14	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2	4-14	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2	4-18	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	2	4-18	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3	4-18	13.62
CS19H-40 CS49H-40 CS69H-40	15	1/2	75	61	41	175	61	41	23	9	1.23	150	61	41	95	65	45	16	2	4-14	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2	4-14	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2	4-14	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2	4-18	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3	4-18	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3	4-18	14.14

CS49H熱動力式(圓盤式)(北京式)疏水閥介紹

適用范圍

當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

結構示意圖

主要零件材料

閥體	鍛鋼
閥帽	不銹鋼
閥蓋	鍛鋼
閥片	不銹鋼
閥體密封面	不銹鋼

排水量

產品型號	DN	工作壓差（MPa）
產品型號	DN	0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C	15.20.25	150	280	400	475	600	800
CS19H-16C CS49H-16C	32.40.50	550	650	900	1200	1700	2100
CS19H-25 CS49H-25 CS69H-25	15.20.25	1717	1828	2536	2701	3202	3581
	32.40	56		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15.20.25	56		119		321	470	534
CS19H-40 CS49H-40 CS69H-40	32.40.50	1800	2050	2600	3000	3500	4300	5000

主要外型連接尺寸

產品型號	DN	螺紋連接（mm）				承插焊連接（mm）					重量（kg）	法蘭連接（mm）									重量（kg）
產品型號	DN	RC	L	H	H1	L	H	H1	D	t	重量（kg）	L	H	H1	D	K	d	c	f	N-Φ	重量（kg）
CS19H-16/25C CS49H-16/25C CS69H-16/25C	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2	4-14	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2	4-14	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2	4-14	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2	4-18	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	2	4-18	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3	4-18	13.62
CS19H-40 CS49H-40 CS69H-40	15	1/2	75	61	41	175	61	41	23	9	1.23	150	61	41	95	65	45	16	2	4-14	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2	4-14	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2	4-14	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2	4-18	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3	4-18	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3	4-18	14.14

CS49H熱動力式(圓盤式)(北京式)疏水閥介紹

適用范圍

當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

結構示意圖

主要零件材料

閥體	鍛鋼
閥帽	不銹鋼
閥蓋	鍛鋼
閥片	不銹鋼
閥體密封面	不銹鋼

排水量

產品型號	DN	工作壓差（MPa）
產品型號	DN	0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C	15.20.25	150	280	400	475	600	800
CS19H-16C CS49H-16C	32.40.50	550	650	900	1200	1700	2100
CS19H-25 CS49H-25 CS69H-25	15.20.25	1717	1828	2536	2701	3202	3581
	32.40	56		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15.20.25	56		119		321	470	534
CS19H-40 CS49H-40 CS69H-40	32.40.50	1800	2050	2600	3000	3500	4300	5000

主要外型連接尺寸

產品型號	DN	螺紋連接（mm）				承插焊連接（mm）					重量（kg）	法蘭連接（mm）									重量（kg）
產品型號	DN	RC	L	H	H1	L	H	H1	D	t	重量（kg）	L	H	H1	D	K	d	c	f	N-Φ	重量（kg）
CS19H-16/25C CS49H-16/25C CS69H-16/25C	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2	4-14	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2	4-14	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2	4-14	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2	4-18	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	2	4-18	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3	4-18	13.62
CS19H-40 CS49H-40 CS69H-40	15	1/2	75	61	41	175	61	41	23	9	1.23	150	61	41	95	65	45	16	2	4-14	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2	4-14	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2	4-14	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2	4-18	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3	4-18	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3	4-18	14.14

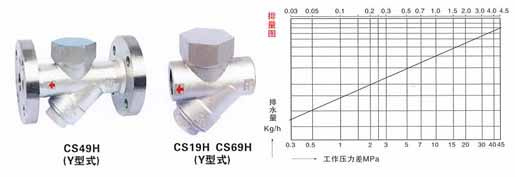

上一篇：可調式雙金屬片疏水閥下一篇：熱動力式(圓盤式)(Y型)疏水閥
