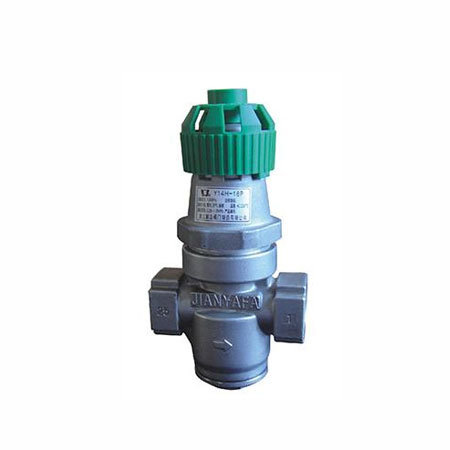

產品特點
體積小，重量輕。
壓力檢測裝置使用波紋管，耐久性好。
通過旋轉塑料手輪即可調節壓力，無需工具。
內裝過濾網，可保護閥性能不受灰塵雜質影響。
采用內螺紋連接，安裝方便。
閥體、閥座均采用不銹鋼材料，使用壽命長。
適用范圍
當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。
結構示意圖
主要零件材料
| 零件名稱 | 零件材料 |
|---|---|
| 閥體底蓋 | 1Cr18Ni9Ti |
| 閥蓋 | 鑄造鋁合金 |
| 閥桿 | 2Cr13 |
| 閥座 | 2Cr13 |
| 鋼球 | 2Cr13 |
| 波紋管 | 1Cr18Ni9Ti |
| 手輪 | 耐熱塑料 |
| 主閥彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
主要技術參數和性能指標
| 公稱壓力（MPa） | 1.6 |
|---|---|
| 殼體試驗壓力（MPa）* | 2.4 |
| 密封試驗壓力（MPa） | 1.6 |
| 最高進口壓力（MPa） | 1.6 |
| 出口壓力范圍（MPa） | 0.05-1.0 |
| 壓力特性偏差（MPa）△P2P | GB12244-1989 |
| 流量特性偏差（MPa）△P2P | GB12244-1989 |
| 最小壓差（MPa） | 0.15 |
| 滲漏量 | GB12244-1989 |
| 適用介質 | 蒸汽、空氣、液體 |
| 工作溫度 | ≤220℃ |
*：殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。
外形尺寸單位mm
| 公稱通徑 | L | H | H1 | G |
|---|---|---|---|---|
| DN15 | 85 | 140 | 52 | 1/2″ |
| DN20 | 95 | 143 | 55 | 3/4″ |
| DN25 | 105 | 146 | 58 | 1″ |
